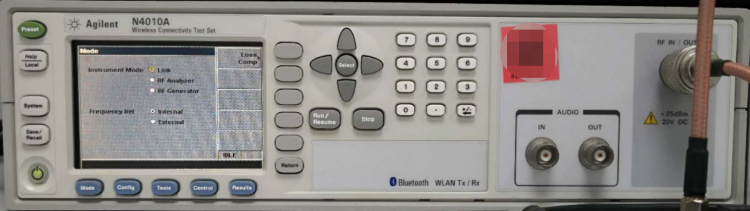

N4010A 是安捷伦公司较早期的无线测试仪器，估计上市到现在超过十五年时间。但用于经典蓝牙产品的研发、生产测试还是够用的。仪器支持标准有：BT1.1、BT2.0、BT3.0、BT4.0 。目前在二手仪器市场还是蛮受中、小蓝牙产品生产厂家青睐。

接下来我会为大家介绍N4010仪器蓝牙测试使用操作与测试中的会遇到一些问题的解决办法。

• N4010A Bluetooth Test System是主要的操作测试软件。
• Agilent IO control(Agilent cont)是安捷伦仪器的驱动软件，由它建立仪器与电脑连接。

蓝牙的测试过程与配置，在录制的视频中有呈现。下面主要讲下测试常出现的问题。

问题一、点Start后，跳到测试结果页面，等了很长时间没有输出测试结果，最终出现Time out或Linksblock窗口。

• 解决办法1，此时检查待测蓝牙板是否进入测试模式，可操作Bluetest3多点几次DUT执行。
• 解决办法2，板子频偏太大超出一两百Khz、功率太低信号太弱，仪器RF端口无法与蓝牙芯片通讯。此时可以将RF线连到频普仪上，用Bluetest3的TX start命令发送2.4G单载波确认。如果频偏偏太多，用Bluetest3校回来。功率太低除检查焊接外，确认下软件中Power Table是否被修改。

问题二、多次测试结果灵敏度项目的BER值不是固定的，时大时小。有时能Pass，有时Fail。

• 解决办法1，确保整个测试环境是无干扰的，建议将蓝牙测试板和N4010放在屏蔽房中进行测试。
• 解决办法2，没有屏蔽房话，来个狠的，将周边的手机、电脑、WIFI路由器全部关掉。

像下图的情况，Single-slot BER项目PASS，但在Multi-slot BER项目FAIL。这说明在后面测试时遇到的其它同频信号的干扰，测试时接收到了过多错误封包。

问题三、测试出的结果比较差，比如功率、灵敏度比较低。没达到蓝牙板的设计要求。这时除了检查蓝牙板的设计、元器件的性能、贴片品质外，还有一点经常被忽略的是RF测试线的焊接做得不够好。可以参考下图的PCBA焊接，做到RF屏蔽线的中心信号线部分尽量少露出来，建议1mm以内。外层的地要做到可靠大面积接地。

以上列出的是较常出现的操作问题。大家如有遇到关于此仪器蓝牙测试的其他问题，可以评论区提出，我会尽力解答。
